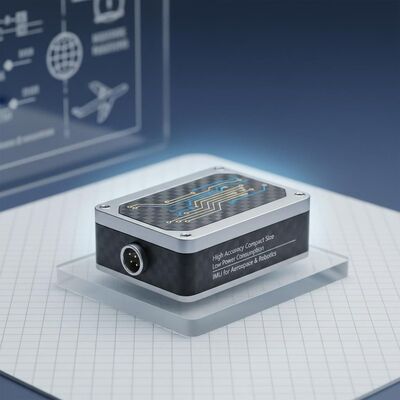

항공우주 및 로봇용 고정도 컴팩트 크기의 저전력 소비 관성 측정 단위 (IMU)
주요 특성
브랜드 이름:
The Inertial Measurement Unit (IMU)
모델 번호:
F41IMU
원산지:
중국
인증:
CCS
최소 주문 수량:
1 세트
공급능력:
달 당 30 세트
배달 시간:
15 일
지불 조건:
티/티
표준 포장:
판지 상자
제품 요약
0.02°/√h 랜덤 워크, 400°/s 범위, -40°C~+85°C 작동 기능을 갖춘 고정밀 IMU입니다. 소형, 저전력(8W 이하)으로 항공우주, 로봇 공학, 드론에 이상적입니다. 디지털 출력으로 공장에서 보정되었습니다.
제품 맞춤 속성
강조하다
furuno 인공위성 속도 통나무
,도풀러 수중 음파 탐지기 jrc 속도 통나무
,가득 차있는 imo furuno 도풀러 속도 통나무
지상 추적 부정확성:
선박 속도(1 kn 미만): ±0.01 m/s 중 큰 쪽 선박 속도(1 kn 초과): ±1.0 % 또는 ±0.1 kn 중 큰 쪽
물 추적 부정확성:
±1.0% 또는 ±0.1kn 중 큰 값
깊이 범위:
1-200m
변환기 직경:
Ø112
게이트 밸브 직경:
Ø125
게이트 밸브 무게:
120kg
입력 범위:
400 °/s
인터페이스:
I2C, SPI, UART
치수:
모델에 따라 다양하며 일반적으로 mm 단위로 표시됩니다.
응용:
항공우주, 로봇공학, 스마트폰, 드론, 자동차
작동 온도 범위:
-40°C ~ +85°C
구성요소:
가속계, 회전계, 자기계
랜덤 워크 계수:
0.02°/√h
유형:
감지기
자유도:
6-DOF 또는 9-DOF
구경 측정:
공장에서 교정되었거나 사용자 교정 가능
제로 바이어스 반복성:
0.005 °/h
산출:
디지털 또는 아날로그 신호
출력 데이터 형식:
쿼터니언, 오일러 각도, 원시 센서 데이터
측정:
가속도, 각속도, 자기장
무게:
일반적으로 50g 미만
제품 설명
관성 측정 단위 (IMU)
관성 측정 단위 (IMU) 는 콤팩트 한 크기, 가벼운 무게, 낮은 전력 소비 및 높은 정밀도를 갖추고 있습니다.그리고 이중축 조절 관성 항법 시스템, 새로운 무인 플랫폼, 수중/토르페도 무기 및 육상/공중 무기 플랫폼에서 작은 크기와 고정도의 관성 항법 장비에 대한 수요를 충족합니다.단위는 운반자의 각 및 선형 운동 정보의 동적 측정을 제공합니다.
기술 사양
| 구성 요소 | 매개 변수 | 설명 | 가치 | 참고문서 |
|---|---|---|---|---|
| 자이로 | 제로 편견 | 편차 안정성 (10s) | 0.3°/h | |
| 제로 편견 | 변동 온도에서의 편향성 (100s) | 0.5°/h | ||
| 확장 요인 | 스케일 요인 비선형성 | ≤20ppm | ||
| 다른 지표 | 무작위 걷는 계수 | 00.02° 1/2h | ||
| 범위 | 입력 범위 | 400°/s | ||
| 가속계 | 오차 | 제로 비아스 반복성 | 00.3mg | |
| 제로 편견 | 편견 온도 민감성 | 50μg/°C | ||
| 확장 요인 | 스케일 인자 반복성 | 300ppm | ||
| 확장 요인 | 스케일 요인 온도 민감도 | 20ppm/°C | ||
| 가속계 | 범위 표시기 | 입력 범위 | ±20g | |
| 특징 | 환경적 성능 | 작동 온도 | -40°C~60°C | |
| 환경적 성능 | 저장 온도 | -45°C~70°C | ||
| 일반 요구 사항 | 힘 | 전원 공급 | 18V 36V (DC) | |
| 힘 | 안정적인 전력 소비 | ≤8W | 시작 전력 소비 ≤15W | |
| 기계식 | 장착 구멍 직경 | 4-Φ4.5mm | ||
| 크기 | 크기 | 70.3*70.3*53mm | ||
| 무게 | 매스 | ≤ 500g |

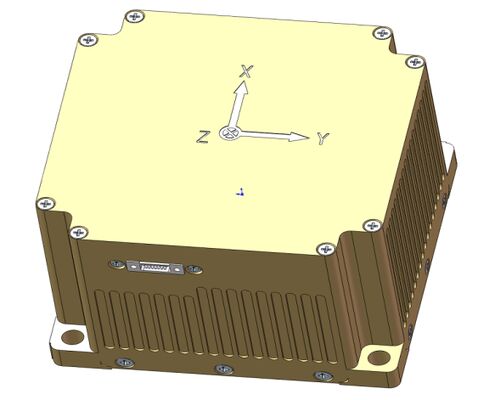

구조 다이어그램
