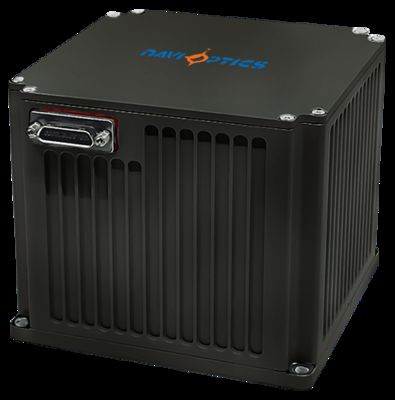

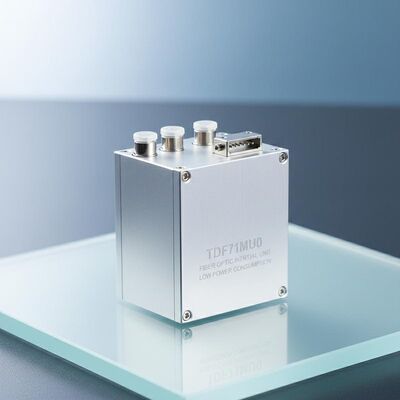

작은 크기 가벼운 무게 TDF71IMU0 낮은 전력 소비를 가진 광섬유 관성 단위
주요 특성
브랜드 이름:
NAVI OPTICS
모델 번호:
TDF71IMU0
원산지:
중국
최소 주문 수량:
하나의 세트
지불 조건:
l/c, t/t
표준 포장:
상자 상자
제품 요약
TDF71IMU0 광섬유 관성 장치: 소형(130×130×110mm), 경량(2.2kg 이하), 저전력(15W 이하). 높은 정밀도: 0.01°/h 자이로 안정성, 20μg 가속도계 오류. -40℃~60℃에서 작동하며 무인 시스템 및 미사일 플랫폼에 이상적입니다.
제품 맞춤 속성
강조하다
small fiber optic inertial unit
,lightweight IMU low power
,TDF61IMU0 inertial measurement unit
제품 설명
작은 크기 가벼운 무게 TDF71IMU0 광섬유 관성 단위
소전력 소모를 가진 광섬유 관성 단위, 무인 플랫폼, 물/토르페도 무기 및 지상, 공기,크기가 작고 높은 정밀성 관성 측정이 필요한 미사일 무기 플랫폼.
성능 사양
자이로스코프 성능
| 매개 변수 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 제로 비아스 안정성 (100s) | 00.01°/h | ||
| 0편향 안정성 (10s) | 00.03°/h | ||
| 변수 온도 제로 편차 | 00.05°/h | ||
| 전체 온도 계수 인수 | ≤ 150ppm | ||
| 무작위 걷는 계수 | 00.002°/√h | ||
| 입력 범위 | 400°/s |
가속기 성능
| 매개 변수 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 매월 오차 | 20μg | ||
| 제로 비아스 온도 민감도 | 20μg/°C | ||
| 스케일 인자 월간 오류 | 20ppm | ||
| 스케일 요인 온도 민감도 | 20ppm/°C | ||
| 입력 범위 | ±20g |
단위 특성
| 매개 변수 | 사양 | 가치 | 참고문서 |
|---|---|---|---|
| 작동 온도 | -40°C ~ 60°C | ||
| 저장 온도 | -45°C ~ 70°C | ||
| 전원 공급 | 18~36V DC | ||
| 안정적인 전력 소비 | ≤15W | 시작: ≤25W |
통신 프로토콜
보드 속도 460800와 유니버설 디버깅 인터페이스, 8 데이터 비트, 1 스톱 비트, 체크섬 없이, 낮은에서 높은 순서 전송.
| 바이트 | 메시지 내용 | 종류 | 참고문서 |
|---|---|---|---|
| 1 ~ 2 | 프레임 헤더 | char | 0x5A,0x54 |
| 3 | 프레임 길이 | char | 0x1E |
| 4 | 프레임 ID | char | 0x04 |
| 5-8 | 프레임 번호 | int | 200Hz 축적 |
| 9-11 | X 가속기 출력 | char*3 | 참고 1 |
| 12-14 | Y 가속기 출력 | char*3 | |
| 15-17 | Z 가속기 출력 | char*3 | |
| 18-20 | X 자이로스코프 출력 | char*3 | 참고 2 |
| 21~23 | Y 자이로스코프 출력 | char*3 | |
| 24-26 | Z 자이로스코프 출력 | char*3 | |
| 27 | 기금 | char | |
| 28-31 | 기금 | int | |
| 32-33 | 기금 | 짧은 | |
| 34 | 체크섬 | 전체 바이트 4-33 |
전기 인터페이스
외부 인터페이스에는 전원, RS422 통신 및 100Mbps 이더넷이 포함됩니다. 소켓 모델: J30JM-37ZKP, 일치 플러그: J30J-37TJL.
| 핀 | 연결성 | 신호 이름 | 신호 특성 |
|---|---|---|---|
| 1,2 | 외부 전원 공급 | PCS 전원 공급 양성 | 24V |
| 3,4 | PCS 전원 공급 지점 | 전력 지각 | |
| 5 | 200Hz 신호 출력 | IMU_TX1+ | IMU 출력 데이터 양성 |
| 6 | IMU_TX1- | IMU 출력 데이터 음성 | |
| 9 | 동기화 신호 | IMU_SYN+ | IMU 동기화 신호가 양성 |
| 10 | IMU_SYN- | IMU 동기화 신호가 음 |
크기
- 크기: 130mm * 130mm * 110mm (±1mm, 커넥터 제외)
- 설치 크기: 120mm * 120mm
- 설치 오프레어: 4-Φ5.3mm
- 무게: ≤2.2kg
